مصنع مصيدة مغناطيسية من Souwest

Name: مصيدة مغناطيسية
Brand: NINGBO SOUWEST MAGNETECH DEVELOPMENT CO.,LTD.

تم تصميم مصائد المغناطيس السائل أو فلاتر السائل المغناطيسي لأنظمة التدفق السائل أو شبه السائل لإزالة التلوث الحديدي من السائل بمستويات لزوجة مختلفة. إنها تحافظ على نقاء المنتج عن طريق إزالة الملوثات الصغيرة وتوفر حماية مغناطيسية للخطوط السائلة ومعدات المعالجة.

 طلب عرض أسعار

حول فخ مغناطيسي مغناطيسي من جنوب غرب مصائد مغناطيسية سائلة وميزاتها

تتوفر العديد من الأنماط المختلفة للمواد المختلفة.
يمكن أن تصل القوة المغناطيسية القصوى إلى 14000 كجم لنمط N و 10000 كجم لنمط E-stالطراز.
درجة حرارة العمل القياسية ≤ 80 ℃ ، يمكن اختيار درجة حرارة العمل القصوى من 80 ℃ إلى 50 ℃ كما هي مع القضبان المغناطيسية إذا لزم الأمر.
يمكن أن يكون الاتصال من خلال الطويق ، لوحة الترباس ، شفة ، أو رأس غير مستوي.
الفولاذ المقاوم للصدأ ، أو 316L متاح لمواد القشرة.
يضمن التكوين المغناطيسي المصمم للممتلكات أقصى تأثير مغناطيسي دون إعاقة تدفق السائل.
يمكن أن يكون تصميم الضغط أو المتطلبات الخاصة الأخرى حسب الطلب.

كيف تعمل الفخاخ المغناطيسية في جنوب غرب ؟

المصائد المغناطيسية ، والمعروفة أيضًا باسم المرشحات المغناطيسية أو الفواصل المغناطيسية ، هي أجهزة تستخدم لالتقاط وإزالة الجسيمات الحديدية (القائمة على الحديد) والجسيمات المغناطيسية من مواد مختلفة ، مثل السوائل والغازات ، أو المواد السائبة. تعمل هذه المصائد المغناطيسية على أساس مبادئ المغناطيسية لجذب الجسيمات المغناطيسية والحفاظ عليها ، مما يسمح بمرور المادة النظيفة دون أي شوائب مغناطيسية.

يتضمن مبدأ العمل الأساسي للمصائد المغناطيسية الخطوات التالية:

توليد المجال المغناطيسي: تحتوي المصائد المغناطيسية على مغناطيس دائم قوي أو مغناطيس كهربائي يولد مجالًا مغناطيسيًا داخل محيطها. تمتد خطوط المجال المغناطيسي من المغناطيس وتخلق منطقة تأثير مغناطيسي.
جاذبية الجسيمات: عندما تمر مادة تحتوي على جسيمات حديدية أو باراماجنيتيك عبر المصيدة المغناطيسية ، يتم سحب هذه الجسيمات المغناطيسية نحو خطوط المجال المغناطيسي القوية. تتغلب القوة المغناطيسية على قوى الجاذبية أو التدفق التي تعمل على الجسيمات ، مما يتسبب في التقاطها وإمساطها على سطح المصيدة.
احتجاز الجسيمات: تلتصق الجسيمات المغناطيسية الملتقطة بسطح المصيدة المغناطيسية ، وتبقى في مكانها حتى عندما تستمر المادة في التدفق. تخلق الجزيئات المحاصرة حاجزًا يمنع الشوائب المغناطيسية الأخرى من المرور.
ممر مادة نظيفة: مع تدفق المادة النظيفة عبر المصيدة المغناطيسية ، تستمر المواد غير المغناطيسية في مسارها الطبيعي ، بينما تظل الجسيمات المغناطيسية الملتقطة غير قابلة للتحريك على سطح المصيدة.
التنظيف والصيانة: بمرور الوقت ، يتراكم المصيدة المغناطيسية في تراكم الجسيمات المحاصرة. يجب تنظيف المصيدة أو تطهيرها بشكل دوري لإزالة الشوائب المغناطيسية الملتقطة ، لضمان استمرار فعاليتها.

الفخاخ المغناطيسية تجد التطبيق في مختلف الصناعات ، مثل تجهيز الأغذية ، والأدوية ، والتصنيع الكيميائي ، والتعدين ، وإعادة التدوير ، حيث إزالة الشوائب المغناطيسية أمر ضروري للحفاظ على جودة المنتج ، ومنع تلف المعدات ، وضمان السلامة والامتثال التنظيمي.

ميزات وخصائص مصيدة مغناطيسية من Souwest

تثبيت

عادة ما يتم تثبيت شريط المرشح على لوحة الغطاء. عند تنظيف الشوائب المغناطيسية الحديدية على سطح قضبان التصفية ، تحتاج فقط إلى فتح مسامير تثبيت الغطاء ، ورفع الغطاء لتنظيف الشوائب الحديدية على سطح شريط التصفية المغناطيسي ، وهو أكثر ملاءمة في الممارسة العملية.
مادة

مادة غلاف المصيدة المغناطيسية من الفولاذ المقاوم للصدأ ، وشريط مرشح مغناطيسي داخلي باستخدام مغناطيس دائم أرضي نادر.
المغناطيسية

مغناطيسية المصيدة المغناطيسية بسبب استخدام مغناطيس دائم للأرض النادرة ، بعد 3-5 سنوات من الاستخدام ، سيكون هناك تسوس مغناطيسي ، مثل عدم تلبية متطلبات الاستخدام ، فقط استبدل شريط الفلتر المغناطيسي.
حجم

شريط المرشح المغناطيسي في المصيدة المغناطيسية يبلغ قطره 25 * وأقصى قوة مغناطيسية تصل إلى gauss.

مواصفات فخ مغناطيسي جنوب غرب

فخ مغناطيس سائل على طراز N من Souwest Magnetech:

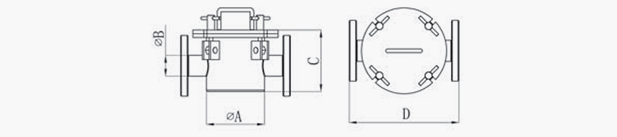

N-style Magnetic Liquid Trap Structure

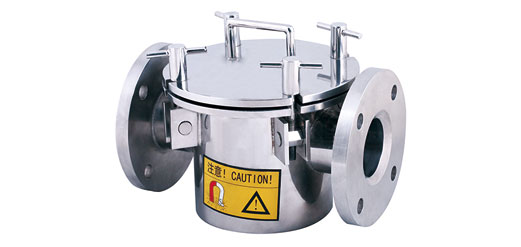

N-style Magnetic Liquid Trap

القوة المغناطيسية: أعلى 12000GS (حتى T)

فخ مغناطيس سائل من Souwest Magnetech على الطراز الإلكتروني:

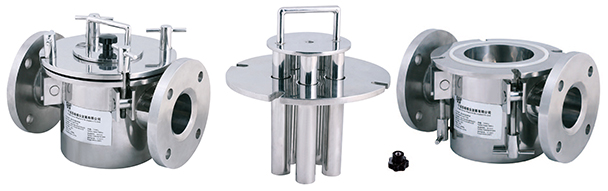

E-style Magnetic Liquid Trap

القوة المغناطيسية: الأعلى هي 8000 كجم (، T)

نموذج رقم.	البعد (مم)				عدد الحانات	الوزن (كجم)
نموذج رقم.	ΦA	ΦB	ج	د	عدد الحانات	الوزن (كجم)
SWFL150/25	159	32	167	300	5	12
SWFL150/32	159	38	167	300	5	17
SWFL150/40	159	45	167	300	5	18
SWFL150/50	159	57	167	300	5	21
SWFL150/65	159	76	167	300	5	23
SWFL200/50	200	57	206	350	7	27
SWFL200/65	200	76	206	350	7	29
SWFL200/80	200	89	206	350	7	30
SWFL200/مكعب	200	108	228	350	7	33
SWFL250/80	250	89	250	400	9	40
SWFL250/مكعب	250	108	250	400	9	42
SWFL250/مكعب	250	138	250	400	9	44
SWFL250/مكعب	250	159	300	400	9	50
SWFL300/مكعب	300	138	300	450	9	58
SWFL300/مكعب	300	159	300	450	9	62
SWFL300/مكعب	300	219	346	500	9	72

فخ مغناطيس من Souwest لنمط العزل مغناطيس سائل:

Insulation Style Magnetic Liquid Trap Line Drawing

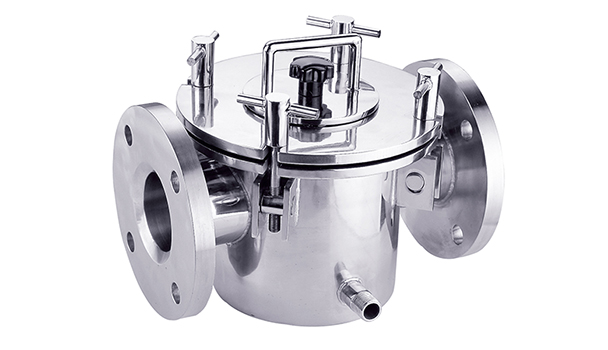

Insulation Style Magnetic Liquid Trap

تحتوي الفخاخ أو الفلاتر السائلة على نمط العزل على جاكيت مملوء بالماء الساخن أو الزيت للحفاظ على السائل دافئًا بدرجة كافية عندما يمر عبر الفخاخ. الخيار المثالي للشوكولاتة والعصائر والمربى والصلصات لإزالة التلوث الحديدي.

نموذج رقم.	البعد (مم)					عدد الحانات	الوزن (كجم)
نموذج رقم.	ΦA	ΦE	ΦB	ج	د	عدد الحانات	الوزن (كجم)
SWFL125/25	125	168	32	185	300	5	21
SWFL125/32	125	168	38	185	300	5	22
SWFL125/40	125	168	45	185	300	5	23
SWFL125/50	125	168	57	185	300	5	24
SWFL125/65	125	168	76	185	300	5	25
SWFL160/50	160	219	57	220	360	7	32.5
SWFL160/65	160	219	76	220	360	7	34
SWFL160/80	160	219	89	220	360	7	36
SWFL160/مكعب	160	219	108	220	360	7	37.5

فخ المغناطيس السائل مع اتصال المشبك:

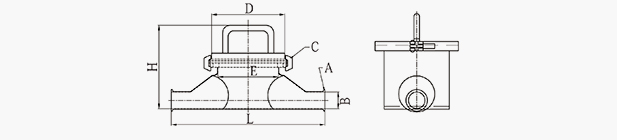

Magnetic Liquid Trap with Clamp Connection Structure

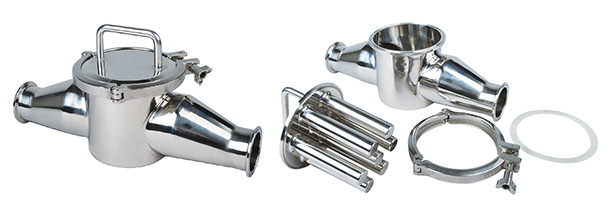

Magnetic Liquid Trap with Clamp Connection

القوة المغناطيسية: أعلى 12000gs (حتى T)

الخيار: لحام من النوع العام من الدرجة الغذائية. (ملاحظة: يمكنك اختيار النوع الذي تحتاجه.)

نموذج رقم.	البعد (مم)							عدد الحانات
نموذج رقم.	أ	ب	ج	د	ه	F	ز	عدد الحانات
SW-OS15-25	و S	35.7	و S	130	114.3	330	180	5
SW-OS20-25	2 ثانية	47.8	و S	130	114.3	330	180	5
SW-OS25-25	و S	59.5	و S	155	139.8	420	205	7
SW-OS30-25	3S	72.3	و S	155	139.8	420	205	7
SW-OS35-25	و S	85.1	و S	155	139.8	420	205	7
